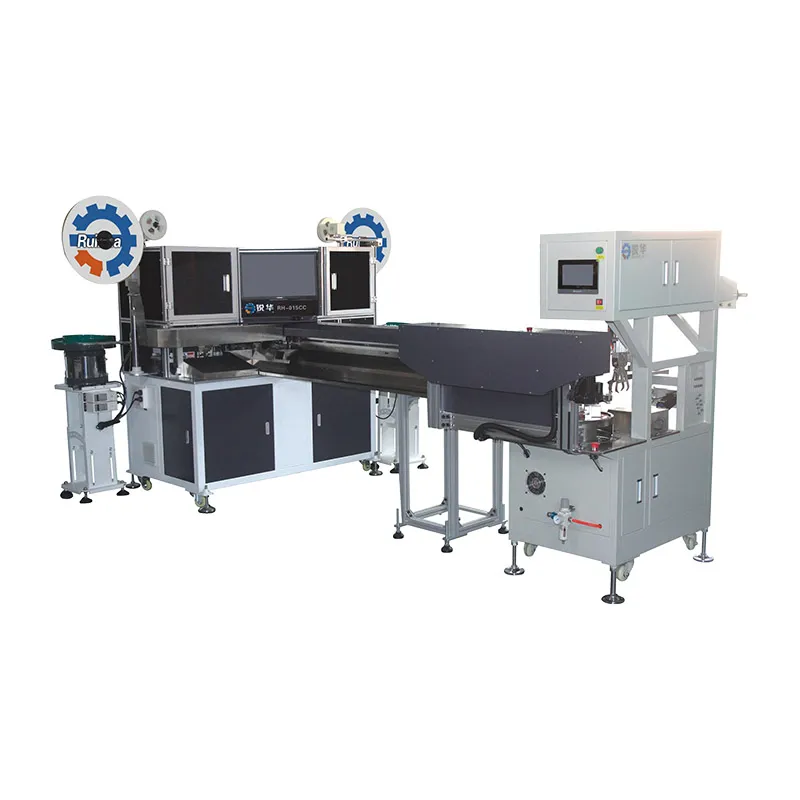

Quy trình lắp ráp dây điện yêu cầu độ chính xác và hiệu quả cao, đặc biệt là khi xử lý nhiều loại cấu hình dây khác nhau. Máy ép dập đầu cos và lắp jack nối dây cáp Dupont tích hợp các tính năng cắt dây, tuốt dây, ép dập cos hai đầu và lắp jack nối dây/cao su chống thấm một đầu vào một hệ thống duy nhất, giúp tối ưu hóa quy trình sản xuất dây cáp Dupont. Dòng máy tương thích với nhiều loại dây như PVC, dây silicone, dây bọc Teflon và dây không chứa halogen, hỗ trợ nhiều chuẩn khoảng cách chân terminal từ 0.8, 1.0, 1.25, 1.5, 2.0, 2.54 và 3.96mm. Sự linh hoạt này đảm bảo khả năng chuyển đổi nhanh giữa các yêu cầu sản xuất khác nhau, là lựa chọn lý tưởng cho dây tín hiệu, dữ liệu hoặc nguồn dạng cáp Dupont trong các ứng dụng điện tử.
| Thông số chung | Model | RH-015CC-A (Hai đầu) | RH-015CC-B (Một đầu) |
|---|---|---|---|
| Kích thước (D×R×C) | 4000×3000×1800mm | 4000×1200×1800mm | |
| Trọng lượng | Khoảng 1000kg | Khoảng 600kg | |
| Nguồn điện | AC220V 50Hz | AC220V 50Hz | |
| Dòng điện định mức | 18A | 18A | |
| Công suất | Khoảng 8kW | Khoảng 6kW | |
| Áp suất khí nén | 0.4–0.6Mpa (khí phải được lọc và làm khô) | ||
| Yêu cầu không gian | 2.5×6.0m | 2.5×6.0m | |
| Lực ép dập cos | 2T | 2T | |
| Chức năng | Jack nối | Khoảng cách 1.0-VH3.96mm | |
| Năng suất ép dập cos | 8000-12000 lần/giờ (lắp jack nối dây mà không cần buộc), 2200-3000 lần/giờ cho cáp dẹt 2P dài 4 mét (lắp jack nối dây có buộc), (tùy thuộc vào vật liệu, chiều dài và số chân cáp) | ||
| Hệ thống điều khiển | Bộ điều khiển PLC, động cơ servo | ||

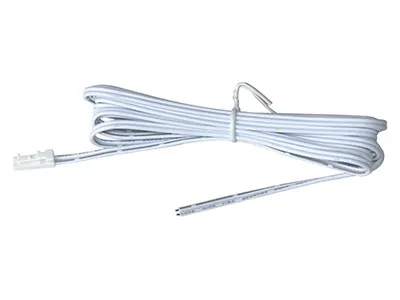

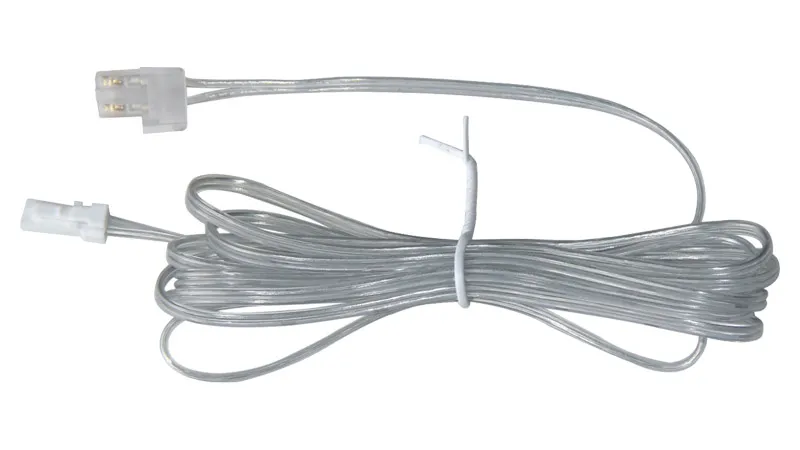

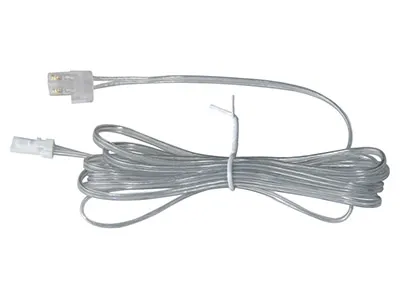

| Gia công dây | Ép dập đầu cos và lắp jack nối dây 2 đầu, ép dập cos 2 đầu + lắp jack nối dây 1 đầu, ép dập đầu cos và lắp jack nối dây 1 đầu + mạ thiếc 1 đầu, lắp jack nối dây + buộc dây 1 đầu, lắp jack nối dây và buộc dây 2 đầu | Ép dập đầu cos và lắp jack nối dây 1 đầu + mạ thiếc 1 đầu, ép dập cos 1 đầu + mạ thiếc 1 đầu, lắp jack nối dây 1 đầu + mạ thiếc và bó dây 1 đầu, lắp jack nối dây và bó dây 1 đầu | |
| Điều khiển vận hành | Cấp dây, cắt, tuốt và ép dập cos được điều khiển thông qua màn hình cảm ứng, với điều khiển hoàn toàn bằng servo PLC. Chuyển đổi thao tác bằng một phím từ lắp jack nối dây 2 đầu mặt sang jack nối dây và mạ thiếc 1 đầu. | ||
| Hệ thống kiểm tra | Kiểm tra lực ép, phát hiện thiếu dây, kiểm tra áp suất khí, giám sát cuộn giấy | ||
| Thiết bị phụ trợ | Bộ thu gom phế liệu đầu cos/vỏ dây, máy quấn giấy, bình tích khí | ||
| Tuỳ chọn | Thiết bị đo lực ép | Dùng để đo áp lực khi ép dập cos | |
| Kiểm tra ngoại quan | Kiểm tra dây đồng, đầu cos, màu sắc, jack nối dây | ||
| Phạm vi ứng dụng | Chiều dài cắt | 45-850mm (Có thể tùy chỉnh) | |
| Chiều dài tuốt dây | Đầu trước: 1-8mm, Đầu sau: 1-12mm | ||
| Loại dây và cáp | Cáp dẹt (AWG28#-AWG18#) | ||
| Độ rộng dây tối đa | 45mm | ||
| Số chân (pin) | 1-5 chân (pin) | ||
Được trang bị màn hình cảm ứng thông minh cho phép người dùng điều chỉnh chiều dài dây, độ sâu tuốt, vị trí ép dập cos và lắp jack nối dây một cách dễ dàng và chính xác.
Kẹp dây bằng robot đảm bảo độ ổn định và căn chỉnh chuẩn xác trong toàn bộ quy trình.
Hỗ trợ các cấu hình 2–20P chỉ cần thay đổi phụ kiện tối thiểu, mang lại sự linh hoạt cho nhiều nhu cần sản xuất khác nhau.
Hệ thống cảnh báo lỗi thời gian thực hiển thị trên màn hình cảm ứng giúp dễ dàng phát hiện và khắc phục sự cố, giúp giảm thời gian dừng máy và nâng cao năng suất.
Đội ngũ kỹ sư R&D cấp cao với hơn 10 năm kinh nghiệm chuyên sâu trong lĩnh vực gia công dây cáp điện.
Thiết bị được thiết kế nhằm tối ưu hóa quá trình tự động hóa và hiệu suất trong sản xuất dây điện với độ tin cậy cao.
Với hơn 10 năm kinh nghiệm, chúng tôi chuyên thiết kế và sản xuất thiết bị xử lý dây sáng tạo nhằm đáp ứng nhu cầu phát triển của các ngành công nghiệp.
Các tính năng và cải tiến có thể chỉnh sửa theo yêu cầu giúp đáp ứng yêu cầu sản xuất riêng biệt của từng ngành.
