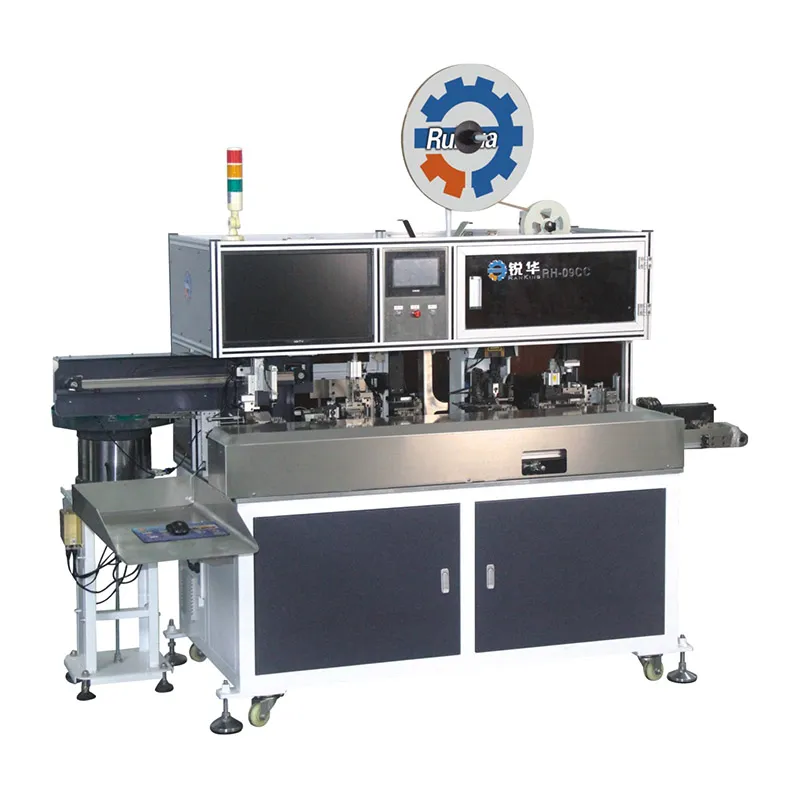

Để sản xuất bộ dây chất lượng cao cho cáp đa lõi và cáp chống nhiễu, cần áp dụng một quy trình tinh gọn, tích hợp nhiều bước xử lý trong một hệ thống tự động duy nhất. Dòng máy này kết hợp cắt dây, tuốt dây, ép dập cos và lắp jack nối dây vào một quy trình làm việc duy nhất. Thiết bị sử dụng hệ thống băng tải, cho phép nhiều người vận hành cùng lúc, mang lại hiệu suất cao, tối ưu hóa chi phí đầu tư và rất lý tưởng cho các nhà máy sản xuất quy mô lớn.
| Thông số chung | Model | RH-09CC |
|---|---|---|
| Kích thước (D×R×C) | 2380×900×1550mm | |
| Trọng lượng | Khoảng 500kg | |
| Nguồn điện | AC220V 50Hz | |
| Dòng điện định mức | 10A | |
| Công suất | 1kW | |
| Áp suất khí nén | 0.4–0.6Mpa (khí phải được lọc và làm khô) | |
| Yêu cầu không gian | 1×2.5m | |
| Lực ép dập cos | 1.5T | |
| Chức năng | Jack nối | Khoảng cách 1.1.25-VH3.96mm |
| Năng suất ép dập cos | Khoảng 5000-6500 lần/giờ (tùy theo số chân, tối đa 12 chân) | |
| Gia công dây | Sắp xếp cáp (sử dụng đồ gá), cắt, tước, ép dập cos và lắp jack nối dây | |
| Tái chế đồ gá cố định | Tự động tái chế | |
| Hệ thống điều khiển | Bộ điều khiển PLC, động cơ servo | |
| Điều khiển vận hành | Cắt, tuốt, ép dập cos và lắp jack nối dây đều được điều khiển qua màn hình cảm ứng với điều khiển số hóa hoàn toàn | |
| Hệ thống kiểm tra | Kiểm tra lực ép, phát hiện thiếu dây, kiểm tra áp suất khí, giám sát cuộn giấy | |
| Thiết bị phụ trợ | Bộ thu gom phế liệu đầu cos/vỏ dây, máy quấn giấy, bình tích khí | |
| Tuỳ chọn | Thiết bị đo lực ép | Dùng để đo áp lực khi ép dập cos |
| Kiểm tra ngoại quan | Kiểm tra dây đồng, đầu cos, màu sắc, jack nối | |
| Phạm vi ứng dụng | Chiều dài tuốt dây đầu A | 1-5mm |

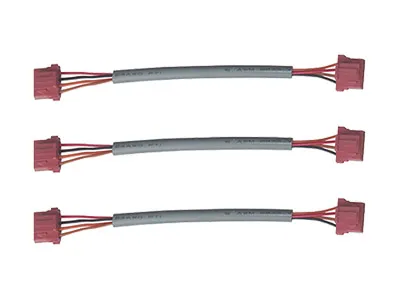

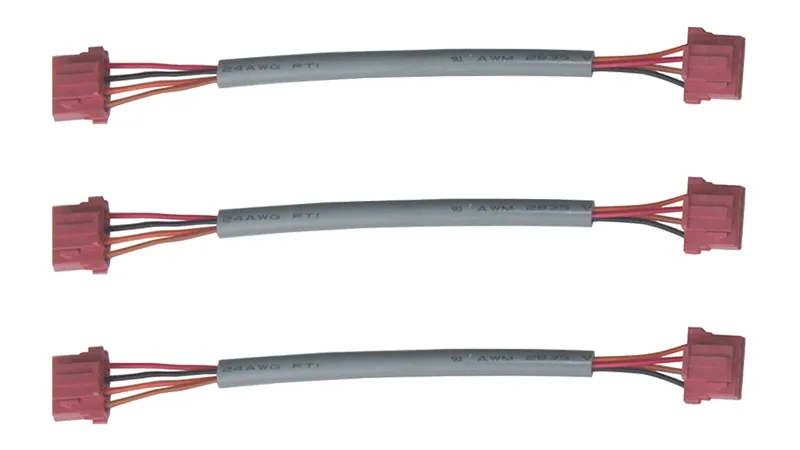

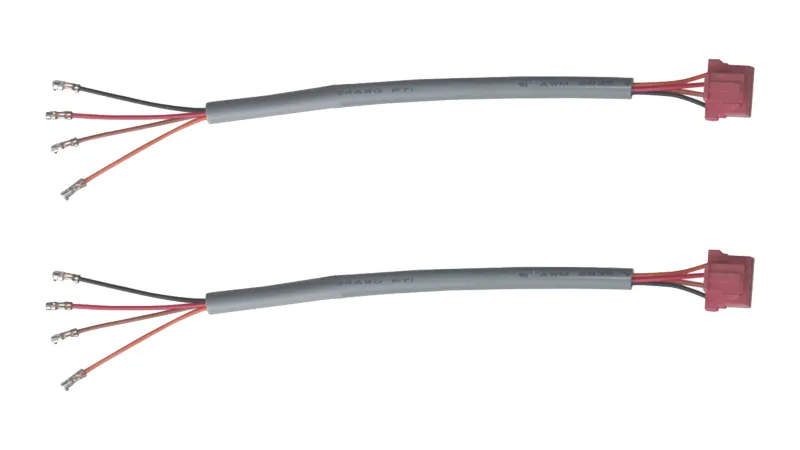

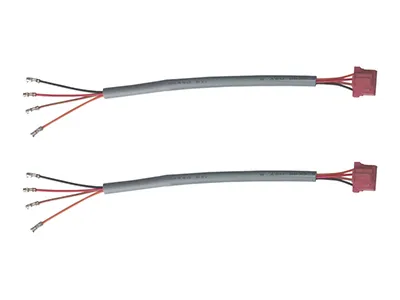

| Loại dây và cáp | Cáp đa lõi, cáp chống nhiễu | |
| Chiều rộng dây tối đa | 30mm | |
| Số chân cáp dẹt tối đa | 2-12 chân (pin) |
Hệ thống điều khiển cảm ứng cho phép điều chỉnh chính xác các thông số: chiều dài cắt, độ sâu tuốt, vị trí ép dập cos và vị trí lắp jack nối dây, giúp thao tác dễ dàng và tiết kiệm thời gian cài đặt.
Hệ thống giám sát lỗi tích hợp hiển thị cảnh báo thời gian thực qua màn hình cảm ứng, giúp người vận hành xác định và xử lý sự cố nhanh chóng, giảm thiểu thời gian chết trong quán trình sản xuất.
Đội ngũ kỹ sư R&D cấp cao với hơn 10 năm kinh nghiệm chuyên sâu trong lĩnh vực gia công dây cáp điện.
Thiết bị được thiết kế nhằm tối ưu hóa quá trình tự động hóa và hiệu suất trong sản xuất dây điện với độ tin cậy cao.
Với hơn 10 năm kinh nghiệm, chúng tôi chuyên thiết kế và sản xuất thiết bị xử lý dây sáng tạo nhằm đáp ứng nhu cầu phát triển của các ngành công nghiệp.
Các tính năng và cải tiến có thể chỉnh sửa theo yêu cầu giúp đáp ứng yêu cầu sản xuất riêng biệt của từng ngành.
