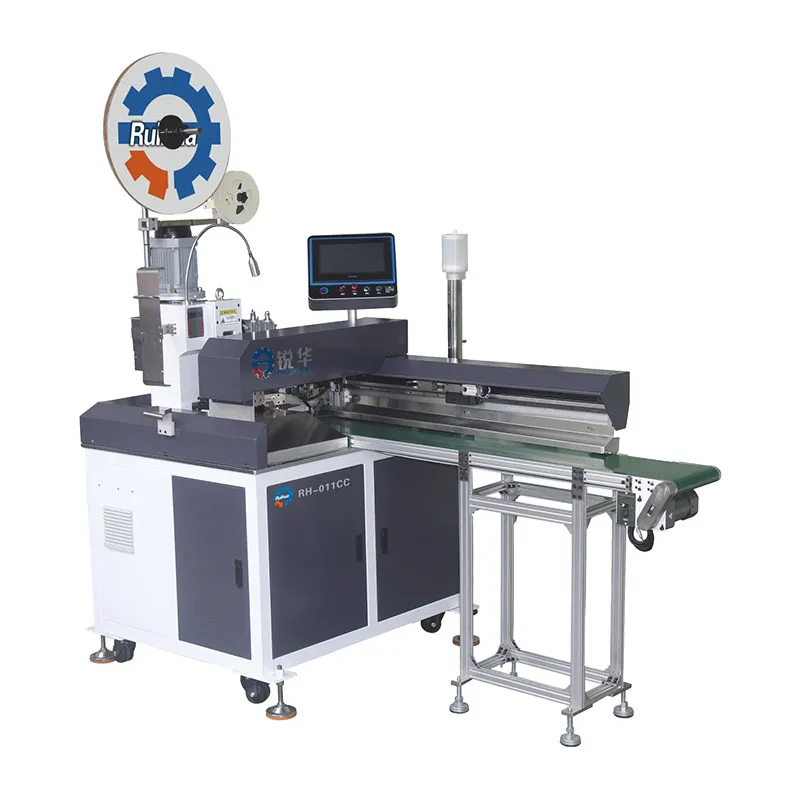

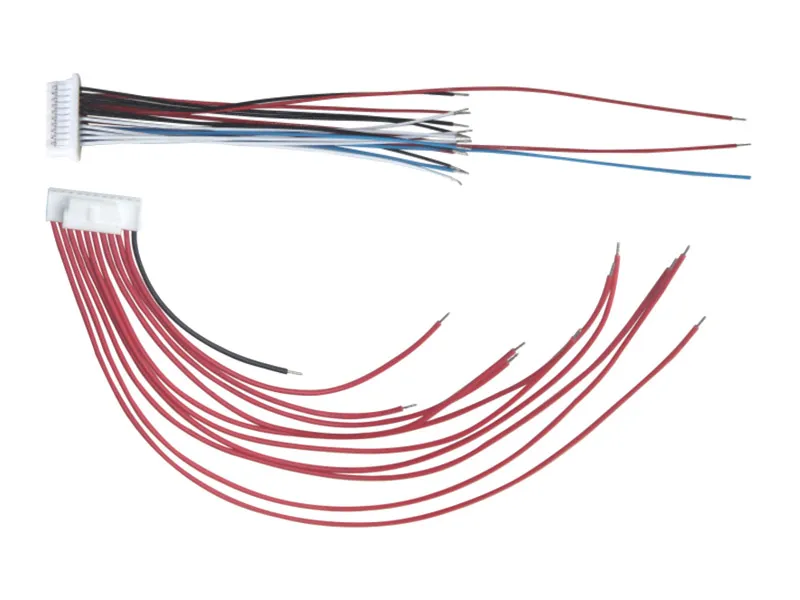

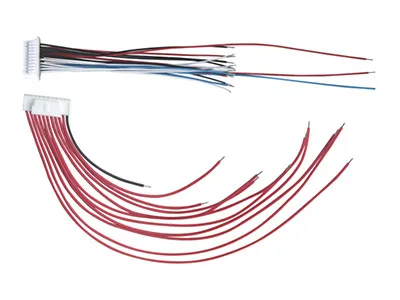

Độ chính xác và tính linh hoạt là yếu tố then chốt khi lắp ráp dây dẫn có chiều dài khác nhau trong môi trường sản xuất tốc độ cao. Dòng máy này tích hợp các công đoạn cắt dây, tuốt , ép dập đầu cos, mạ thiếc và lắp jack nối dây vào một quy trình duy nhất. Thiết bị có thể xử lý dây có độ dài chênh lệch lên đến 400mm và hỗ trợ đầu nối tối đa 20 chân, mang đến giải pháp đáng tin cậy cho các nhu cầu lắp ráp dây cáp đa dạng. Được trang bị điều khiển động cơ servo đảm bảo độ chính xác, trong khi màn hình cảm ứng cho phép điều chỉnh nhanh chóng và dễ dàng mà không cần thay đổi linh kiện.
| Thông số chung | Model | RH-011CC |
|---|---|---|
| Kích thước (D×R×C) | 2200×1200×1600mm | |
| Trọng lượng | Khoảng 550kg | |
| Nguồn điện | AC220V 50Hz | |
| Công suất | Khoảng 5kW | |
| Áp suất khí nén | 0.4–0.6Mpa (khí phải được lọc và làm khô) | |
| Lực ép dập cos | 2T | |
| Chức năng | Jack nối | Khoảng cách 1.0-VH3.96mm |
| Năng suất ép dập cos | 5000-9500 lần/giờ (tùy vào chiều dài dây và số lượng chân) | |
| Hệ thống điều khiển | Bộ điều khiển PLC, động cơ servo | |
| Gia công dây | Cắt dây, ép dập cos và lắp jack nối dây 1 đầu + mạ thiếc 1 đầu (cho dây có chiều dài khác nhau), ép dập đầu cos và lắp jack nối dây 1 đầu + tuốt vỏ nửa phần một đầu, ép dập đầu cos và lắp jack nối dây 1 đầu + mạ thiết một đầu. | |
| Điều khiển vận hành | Cấp, cắt và tuốt dây được điều khiển thông qua màn hình cảm ứng, với bộ điều khiển PLC servo toàn phần | |
| Hệ thống kiểm tra | Kiểm tra lực ép, phát hiện thiếu dây, kiểm tra áp suất khí, giám sát cuộn giấy | |
| Thiết bị phụ trợ | Bộ thu gom phế liệu đầu cos/vỏ dây, máy quấn giấy, bình tích khí | |
| Tuỳ chọn | Thiết bị đo lực ép | Dùng để đo áp lực khi ép dập cos |
| Kiểm tra ngoại quan | Kiểm tra dây đồng, đầu cos, màu sắc, jack nối | |
| Phạm vi ứng dụng | Chiều dài cắt | 45-850mm (có thể tùy chỉnh) |
| Chiều dài tuốt dây | Đầu trước: 1-8mm, Đầu sau: 1-12mm | |
| Loại dây và cáp | Dây điện, cáp lõi cứng (cáp chịu nhiệt cao, cáp bọc Teflon, cáp silicone cách điện, cáp không chứa halogen) (AWG28#–AWG18#) | |
| Chiều rộng dây tối đa | 45mm | |
| Số chân (pin) | 2-20 chân (pin) |
Giao diện màn hình cảm ứng cho phép điều chỉnh chính xác chiều dài cấp dây, chiều dài cắt, độ sâu tuốt dây, vị trí ép cos, vị trí lắp jack nối dây, tối ưu hóa hiệu suất và độ chính xác.
Hệ thống kẹp robot đảm bảo sự ổn định và căn chỉnh dây luôn được chính xác trong suốt quá trình sản xuất, mang lại sản phẩm chất lượng cao.
Tương thích với nhiều loại dây như cáp dẹt, cáp PVC, cáp silicone, cáp bọc Teflon, cáp không chứa halogen. Hỗ trợ nhiều chuẩn đầu nối như 0.8, 1.0, 1.25, 1.5, 2.0, 2.54, và 3.96.
Hệ thống giám sát lỗi tích hợp cảnh báo lỗi thời gian thực giúp phát hiện và xử lý vấn đề một cách đơn giản và nhanh chóng, giảm thiểu sự chậm trễ trong quá trình sản xuất.
Đội ngũ kỹ sư R&D cấp cao với hơn 10 năm kinh nghiệm chuyên sâu trong lĩnh vực gia công dây cáp điện.
Thiết bị được thiết kế nhằm tối ưu hóa quá trình tự động hóa và hiệu suất trong sản xuất dây điện với độ tin cậy cao.
Với hơn 10 năm kinh nghiệm, chúng tôi chuyên thiết kế và sản xuất thiết bị xử lý dây sáng tạo nhằm đáp ứng nhu cầu phát triển của các ngành công nghiệp.
Các tính năng và cải tiến có thể chỉnh sửa theo yêu cầu giúp đáp ứng yêu cầu sản xuất riêng biệt của từng ngành.
