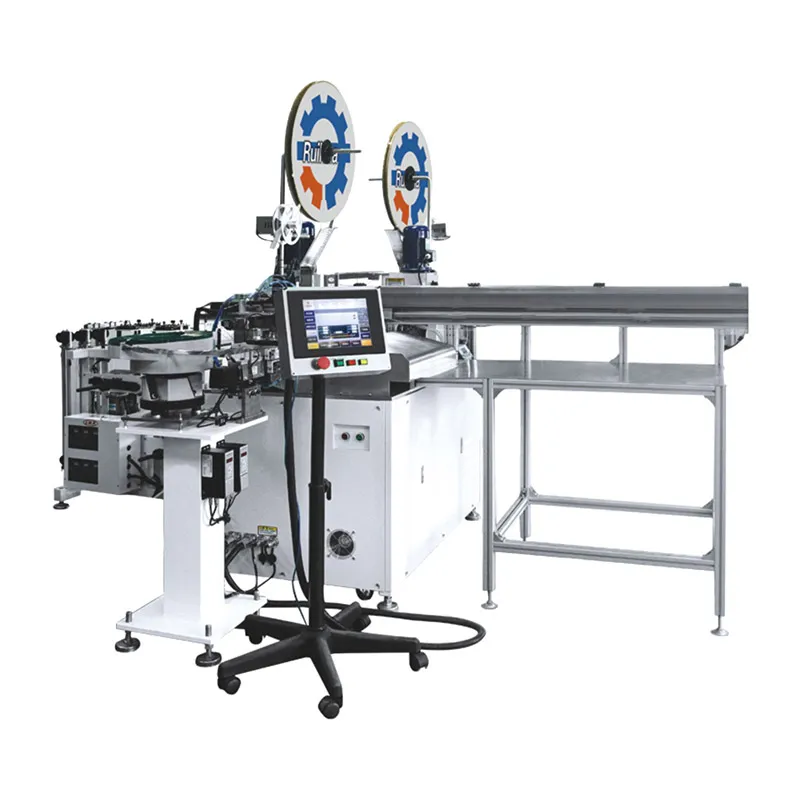

Quy trình lắp ráp dây điện đòi hỏi độ chính xác và hiệu suất cao, đặc biệt khi xử lý các cấu hình dây phức tạp. Để đáp ứng nhu cầu này, dòng máy ép dập đầu cos hai đầu và lắp jack/cao su chống nước một đầu của Ruihua tích hợp đa chức năng vào trong một hệ thống duy nhất gồm cắt dây, tuốt dây, ép dập cos hai đầu, lắp jack nối dây hoặc cao su thống thấm. Thiết bị có khả năng xử lý chiều dài dây đa dạng và nhiều cấu hình dây khác nhau, phù hợp với môi trường sản xuất linh hoạt. Cơ cấu vít me bi đảm bảo thao tác ép dập cos và tuốt dây với độ chính xác cao, lý tưởng cho dây điện từ AWG18 đến AWG28.
| Thông số chung | Model | RH-014CC |
|---|---|---|
| Kích thước (D×R×C) | 1700×920×1580mm | |
| Trọng lượng | Khoảng 600kg (không bao gồm cấp dây và mâm rung) | |
| Nguồn điện | AC220V 50Hz | |
| Dòng điện định mức | 20A | |
| Công suất | 4kW | |
| Áp suất khí nén | 0.4–0.6Mpa (khí phải được lọc và làm khô) | |
| Yêu cầu không gian | 2.2×1m | |
| Lực ép dập cos | 2T | |
| Chức năng | Năng suất ép dập cos | 1900 dây/giờ với chiều dài dây 100mm (tùy vào chiều dài dây) |

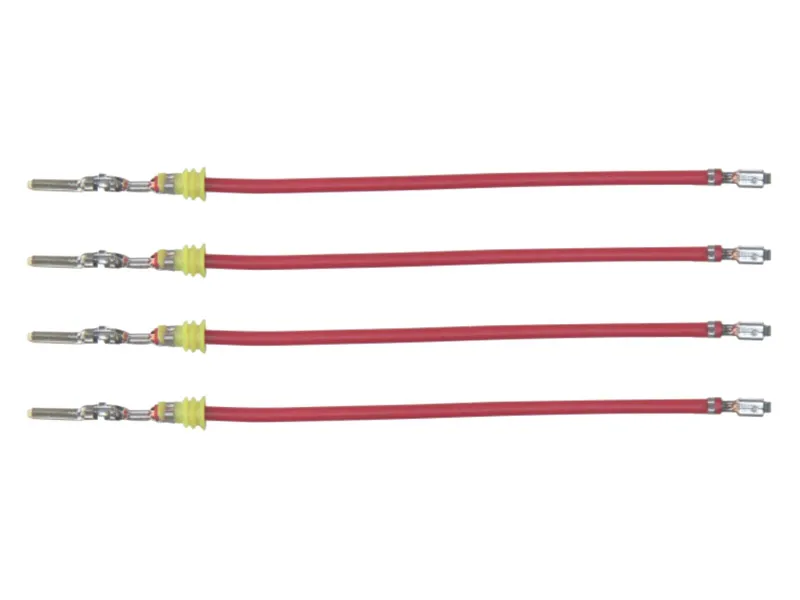

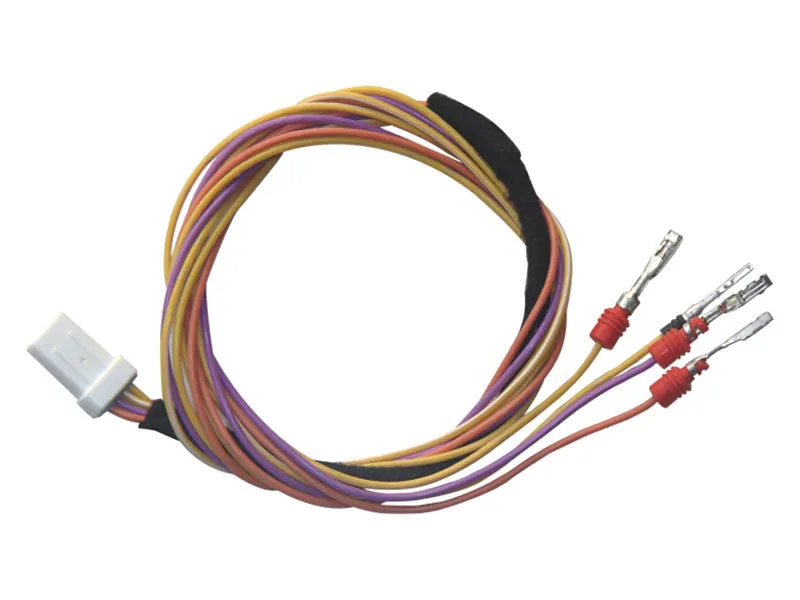

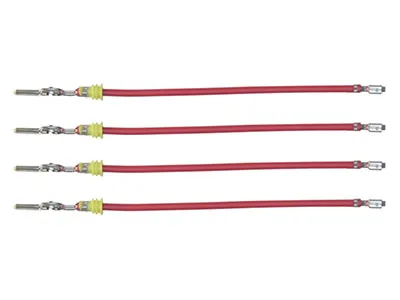

| Gia công dây | Cắt dây, tuốt dây 1 đầu, tuốt dây 2 đầu, ép dập cos 1 đầu, ép dập cos 2 đầu, ép dập cos 1 đầu + lắp cao su chống thấm 1 đầu, ép dập cos và lắp cao su chống thấm 1 đầu + ép dập cos 1 đầu, lắp jack nối dây 1 đầu. | |
| Ép dập cos, tuốt dây và mạ thiếc bằng cơ chế trục vít me bi | ||
| Hệ thống điều khiển | Màn hình LCD, vi điều khiển bo mạch đơn | |
| Hệ thống kiểm tra | Kiểm tra lực ép, phát hiện thiếu dây, kiểm tra áp suất khí, giám sát cuộn giấy | |
| Thiết bị phụ trợ | Bộ thu gom phế liệu đầu cos/vỏ dây, máy quấn giấy, bình tích khí | |
| Điều khiển vận hành | Cấp dây, cắt, tuốt và di chuyển được điều khiển bằng màn hình cảm ứng | |
| Tuỳ chọn | Thiết bị đo lực ép | Dùng để đo áp lực khi ép dập cos |
| Phạm vi ứng dụng | Chiều dài cắt | 35-1000mm (có thể tùy chỉnh) |
| Chiều dài tuốt dây | Đầu trước: 0.5-15mm, Đầu sau: 0.5-7mm | |
| Loại dây và cáp | Dây điện, cáp chịu nhiệt, dây Teflon, cáp không chứa halogen (AWG28#–AWG18#) |
Được trang bị cơ chế kẹp dây bằng robot giúp giữ ổn định vị trí dây, đảm bảo căn chỉnh chính xác trong suốt quá trình cắt, tuốt, ép dập cos và lắp jack nối dây.
Có thể cài đặt điều chỉnh chiều dài dây linh hoạt, có thể xử lý dây dài và dây ngắn cùng lúc, đáp ứng các yêu cầu sản xuất đa dạng.
Hỗ trợ nhiều loại dây như PVC, silicone, Teflon bọc, dây không halogen, bên cạnh đó cũng tương thích với các thông số kỹ thuật từ AWG18 đến AWG28.
Có cơ chế vít me bi đảm bảo ép dập cos, tuốt dây, mạ thiếc với độ chính xác cao, duy trì hiệu suất ổn định.
Được trang bị hệ thống giám sát lỗi tích hợp hiển thị cảnh báo thời gian thực trên màn hình cảm ứng, giúp vận hành nhanh chóng và dễ dàng phát hiện xử lý sự cố, giảm thiểu thời gian ngừng máy.
Đội ngũ kỹ sư R&D cấp cao với hơn 10 năm kinh nghiệm chuyên sâu trong lĩnh vực gia công dây cáp điện.
Thiết bị được thiết kế nhằm tối ưu hóa quá trình tự động hóa và hiệu suất trong sản xuất dây điện với độ tin cậy cao.
Với hơn 10 năm kinh nghiệm, chúng tôi chuyên thiết kế và sản xuất thiết bị xử lý dây sáng tạo nhằm đáp ứng nhu cầu phát triển của các ngành công nghiệp.
Các tính năng và cải tiến có thể chỉnh sửa theo yêu cầu giúp đáp ứng yêu cầu sản xuất riêng biệt của từng ngành.
