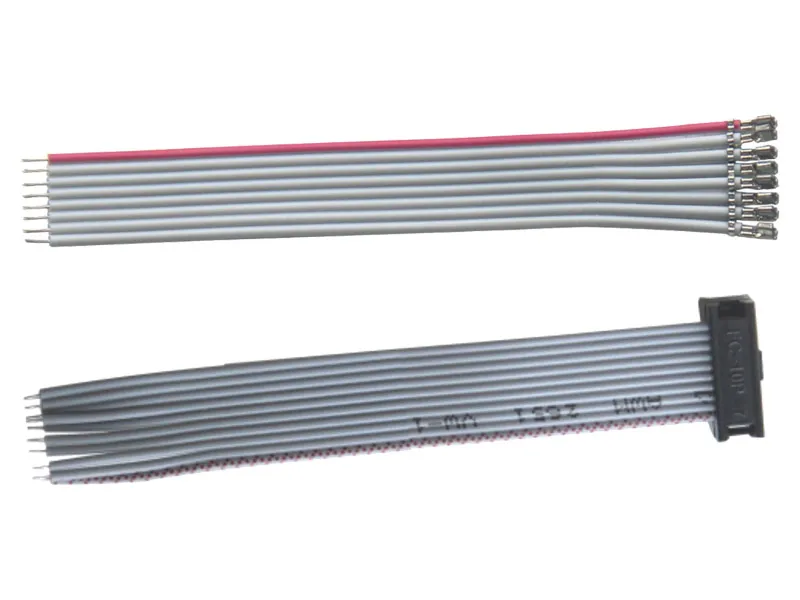

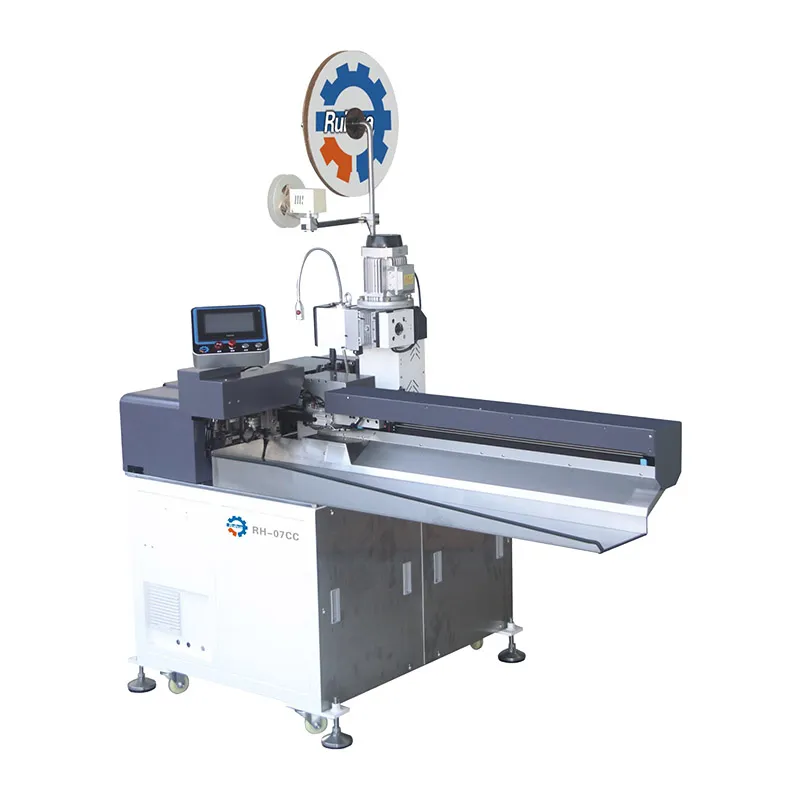

Các nhà sản xuất cáp dẹt thường cần những thiết bị có thể xử lý hiệu quả nhiều loại dây khác nhau. Để giải quyết thách thức này, chúng tôi đã phát triển máy dập đầu cos và mạ thiếc một đầu, chuyên xử lý cáp dẹt và dây đơn và tiến ép hành dập đầu cos và mạ thiếc một đầu mà không cần linh kiện phụ trợ bổ sung. Với cách điều chỉnh đơn giản, thiết bị cho phép chuyển đổi linh hoạt các loại dây, mang lại giải pháp tiết kiệm chi phí và linh hoạt cho nhiều nhu cầu sản xuất khác nhau.
| Thông số chung | Model | RH-07CC | RH-07CC-1 |
|---|---|---|---|
| Kích thước (D×R×C) | 2000×1200×1600mm | 2000×1200×1600mm | |
| Trọng lượng | Khoảng 480kg | Khoảng 480kg | |
| Nguồn điện | AC220V 50Hz | AC220V 50Hz | |
| Dòng điện định mức | 15A | 15A | |
| Công suất | 5kW | 5kW | |
| Áp suất khí nén | 0.4–0.6Mpa (khí phải được lọc và làm khô) | ||
| Yêu cầu không gian | 1.5×2m | 1.5×2m | |
| Lực ép dập cos | 2T | Xi lanh ép dập cos | |
| Chức năng | Năng suất ép dập cos | 11000 lần ép/giờ đối với cáp dẹt 20 chân 6500 lần ép/giờ đối với dây điện 8 chân (tùy vào loại dây) | Bấm cos lỗ 500-850 dây/giờ cho 1pc mỗi chu kỳ 1000-1700 dây/giờ cho 2pc mỗi chu kỳ (tùy vào loại dây) |

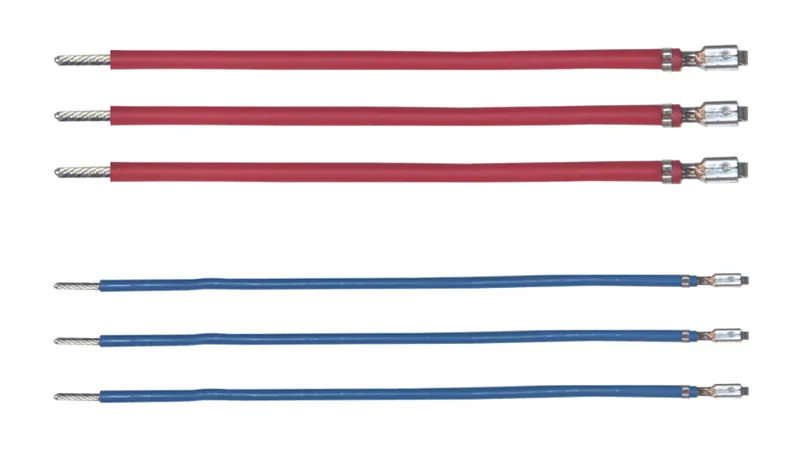

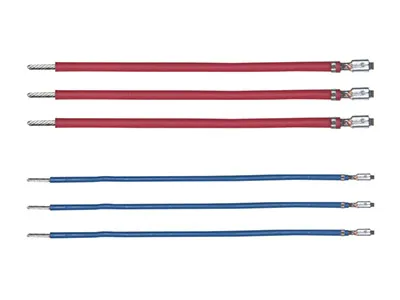

| Gia công dây | Đầu A: ép dập đầu cos/tuốt dây nửa phần/tuốt dây toàn phần Đầu B: xoắn và mạ thiếc/tuốt dây nửa phần/tuốt dây toàn phần | Bấm cos lỗ một đầu + cắt một đầu Bấm cos lỗ một đầu + tuốt dây và mạ thiết một đầu Bấm cos lỗ một đầu + tuốt dây nửa phần một đầu | |
| Cáp dẹt: 2-20P Cáp có vỏ bọc: 5P(gia công đồng thời) Dây điện: 8P (gia công đồng thời) | Cáp dẹt: 2-60P | ||
| Hệ thống điều khiển | Bộ khiển bằng PLC, động cơ servo | Bộ khiển bằng PLC, động cơ servo | |
| Hệ thống kiểm tra | Kiểm tra lực ép, phát hiện thiếu dây, kiểm tra áp suất khí, giám sát cuộn giấy | Kiểm tra lực ép cos, phát hiện thiếu dây, kiểm tra áp suất khí nén, phát hiện thiếu vỏ đầu nối | |
| Thiết bị phụ trợ | Bộ thu gom phế liệu đầu cos/vỏ dây, máy quấn giấy, bình tích khí | Bộ thu gom phế liệu dây, bình tích khí | |
| Điều khiển vận hành | Cấp dây, tách, cắt, và tuốt dây được điều khiển bằng màn hình cảm ứng với hệ thống servo toàn phần | ||
| Tuỳ chọn | Thiết bị đo lực ép | Dùng để kiểm tra áp lực khi ép dập đầu cos | Không |
| Phạm vi ứng dụng | Chiều dài cắt | 35-1200mm (có thể tùy chỉnh) | |
| Chiều dài tuốt dây | Đầu trước: 1-7mm, Đầu sau: 1-12mm | ||
| Loại dây và cáp | Dây điện, cáp phẳng (dây chịu nhiệt, bọc Teflon, silicone, không chứa halogen) (AWG30#–AWG18#) | Cáp dẹt (AWG28#-AWG18#) | |
| Độ rộng dây | 30mm | ||
| Số chân cáp dẹt tối đa | 20 chân | 60 chân | |
Màn hình cảm ứng cho phép người dùng điều chỉnh nhanh chóng các thông số như chiều dài dây, độ sâu tuốt, độ sâu cách điện, vị trí ép dập đầu cos, giúp đơn giản hóa thao tác và tiết kiệm thời gian thiết lập, cho phép một người vận hành nhiều máy một cách hiệu quả.
Tương thích với nhiều loại đầu cos như PH, XH, ZH, SCM, SM, VH, Dupont, đáp ứng linh hoạt với nhiều nhu cầu sản xuất dây.
Với thiết kế trục lệch tâm đảm bảo áp lực ép đầu ổn định, tạo ra mối ép dập đầu cos đồng đều, chính xác và đáng tin cậy.
Được trang bị cơ chế kẹp robot tự động giúp cố định chiều dài dây và căn chỉnh chính xác trong quá trình xử lý, cho ra các sản phẩm có chất lượng đồng nhất và chính xác.
Hệ thống giám sát lỗi tích hợp, hiển thị cảnh báo thời gian thực giúp phát hiện và xử lý sự cố nhanh chóng dễ dàng, giảm thiểu thời gian dừng máy.
Đội ngũ kỹ sư R&D cấp cao với hơn 10 năm kinh nghiệm chuyên sâu trong lĩnh vực gia công dây cáp điện.
Thiết bị được thiết kế nhằm tối ưu hóa quá trình tự động hóa và hiệu suất trong sản xuất dây điện với độ tin cậy cao.
Với hơn 10 năm kinh nghiệm, chúng tôi chuyên thiết kế và sản xuất thiết bị xử lý dây sáng tạo nhằm đáp ứng nhu cầu phát triển của các ngành công nghiệp.
Các tính năng và cải tiến có thể chỉnh sửa theo yêu cầu giúp đáp ứng yêu cầu sản xuất riêng biệt của từng ngành.
