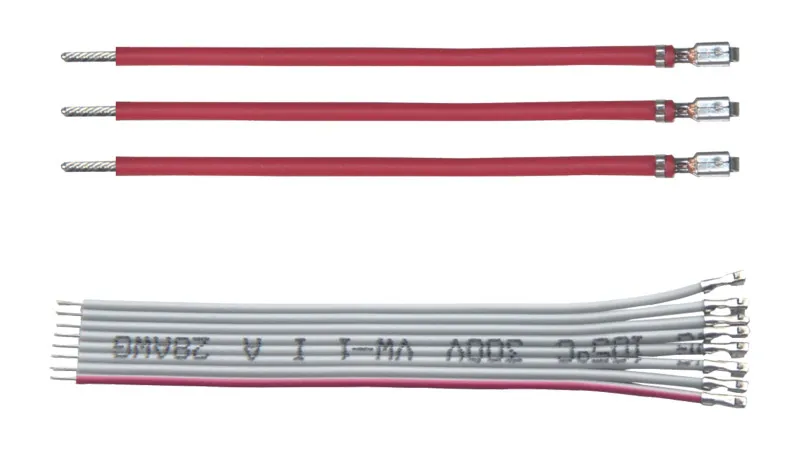

Để sản xuất cáp dẹt và dây đơn với chất lượng ổn định và chính xác, cần sử dụng thiết bị gia công dây điện có độ linh hoạt cao và khả năng kiểm soát chặt chẽ. Máy ép dập đầu cos và mạ thiếc hỗ trợ nhiều thao tác: mạ thiếc một đầu, ép dập đầu cos hai đầu, ép dập đầu cos xen kẽ hai đầu, ép dập đầu cos trước/sau, giúp thiết bị này dễ dàng thích ứng với nhiều quy trình sản xuất khác nhau.

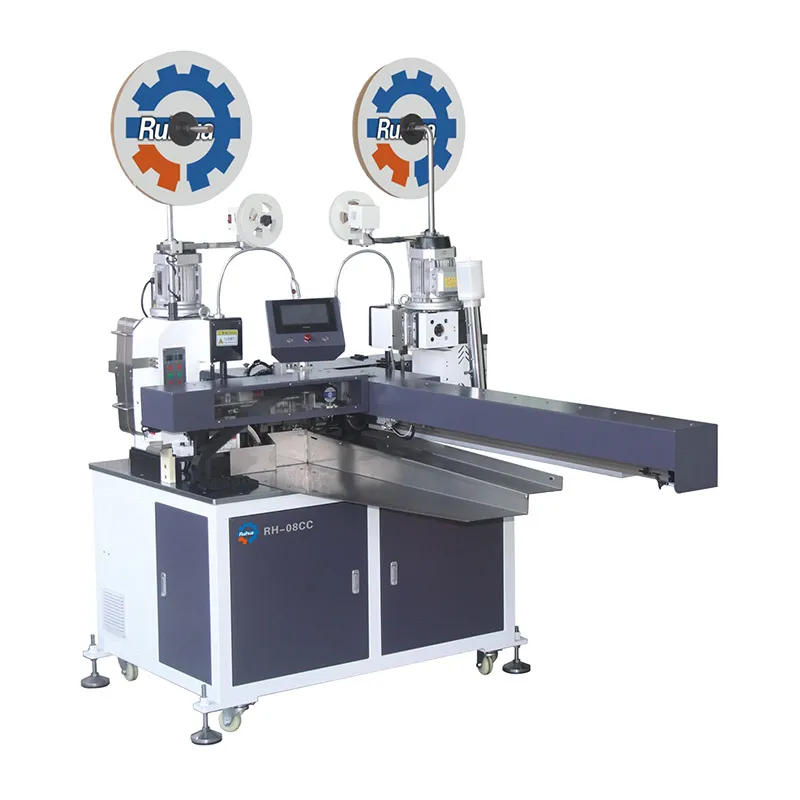

| Thông số chung | Model | RH-08CC |
|---|---|---|
| Kích thước (D×R×C) | 2200×1400×1550mm | |
| Trọng lượng | Khoảng 680kg | |
| Nguồn điện | AC220V 50Hz | |
| Dòng điện định mức | 15A | |
| Công suất | 5kW | |
| Áp suất khí nén | 0.4–0.6Mpa (khí phải được lọc và làm khô) | |
| Yêu cầu không gian | 2×3m | |
| Lực ép dập cos | 2T | |
| Chức năng | Năng suất ép dập cos | 18000 lần/giờ với cáp dẹt 20 chân 12000 lần/giờ với dây điện 8 chân (tùy vào loại dây) |
| Gia công dây | Ép dập đầu cos luân phiên/trước sau hai đầu A/B Tuốt toàn phần hoặc tuốt nửa ở cả hai đầu A/B, Xoắn dây và mạ thiếc tại đầu B | |
| Ép dập đầu cos cáp dẹt từ 2–20P Gia công đồng thời 5 sợi cáp dẹt 2P Gia công đồng thời 8 dây điện | ||
| Ép dập đầu cos một đầu, ép dập đầu cos hai đầu, ép dập đầu cos luân phiên hai đầu A và B, ép dập đầu cos trước sau hai đầu A và B, ép dập đầu cos và mạ thiết một đầu | ||
| Hệ thống điều khiển | Bộ điều khiển PLC, động cơ servo | |
| Hệ thống kiểm tra | Kiểm tra lực ép, phát hiện thiếu dây, kiểm tra áp suất khí, giám sát cuộn giấy | |
| Thiết bị phụ trợ | Bộ thu gom phế liệu đầu cos/vỏ dây, máy quấn giấy, bình tích khí | |
| Điều khiển vận hành | Cấp dây, cắt, tuốt và di chuyển được điều khiển bằng màn hình cảm ứng và hệ thống servo toàn phần | |
| Tuỳ chọn | Thiết bị đo lực ép | Dùng để kiểm tra áp lực khi ép dập đầu cos |
| Phạm vi ứng dụng | Chiều dài cắt | 45-1200mm (có thể tùy chỉnh) |
| Chiều dài tuốt dây | Đầu trước: 1-6mm, Đầu sau: 1-10mm | |
| Loại dây và cáp | Dây điện, cáp dẹt (cáp chịu nhiệt, cáp bọc Teflon, cáp silicone, cáp không chứa halogen) (AWG28#–AWG18#) | |
| Độ rộng dây tối đa | 30mm | |
| Số chân cáp dẹt tối đa | 20 chân (pin) |
Giao diện màn hình cảm ứng trực quan cho phép điều chỉnh các thông số như chiều dài dây, độ sâu tuốt, độ sâu cách điện, vị trí ép dập đầu cos, giúp đơn giản hóa thao tác thiết lập và vận hành.
Máy có khả năng gia công linh hoạt cáp dẹt và cáp đơn mà không cần phụ kiện bổ sung, bên cạnh đó chỉ với vài điều chỉnh đơn giản, có thể hỗ trợ tiết kiệm chi phí và nâng cao hiệu quả.
Tương thích với nhiều loại đầu cos như PH, XH, ZH, SCM, SM, VH, Dupont...
Với thiết kế trục cam lệch tâm đảm bảo áp lực ép dập cos đồng đều, chính xác, nâng cao độ bền và năng suất.

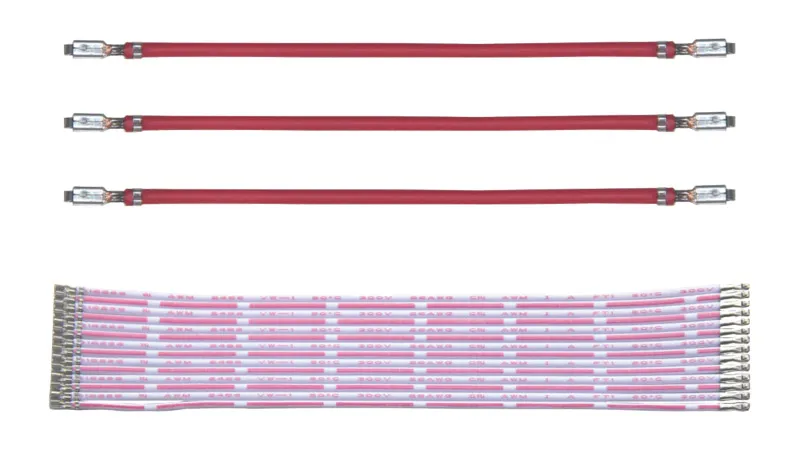

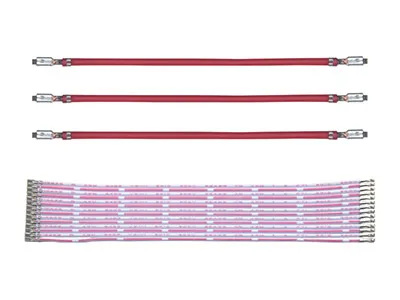

Hỗ trợ ép dập đầu cos luân phiên và trước/sau hai đầu A/B, cũng như ép dập từng phần tùy theo yêu cầu sản xuất.
Hệ thống kẹp robot tự động giữ cố định dây và căn chỉnh chính xác, đảm bảo độ đồng đều trong suốt quá trình vận hành.
Hệ thống giám sát lỗi tích hợp hiển thị cảnh báo thời gian thực trên màn hình cảm ứng, cho phép xử lý sự cố nhanh chóng, giảm thiểu thời gian dừng máy.
Đội ngũ kỹ sư R&D cấp cao với hơn 10 năm kinh nghiệm chuyên sâu trong lĩnh vực gia công dây cáp điện.
Thiết bị được thiết kế nhằm tối ưu hóa quá trình tự động hóa và hiệu suất trong sản xuất dây điện với độ tin cậy cao.
Với hơn 10 năm kinh nghiệm, chúng tôi chuyên thiết kế và sản xuất thiết bị xử lý dây sáng tạo nhằm đáp ứng nhu cầu phát triển của các ngành công nghiệp.
Các tính năng và cải tiến có thể chỉnh sửa theo yêu cầu giúp đáp ứng yêu cầu sản xuất riêng biệt của từng ngành.
