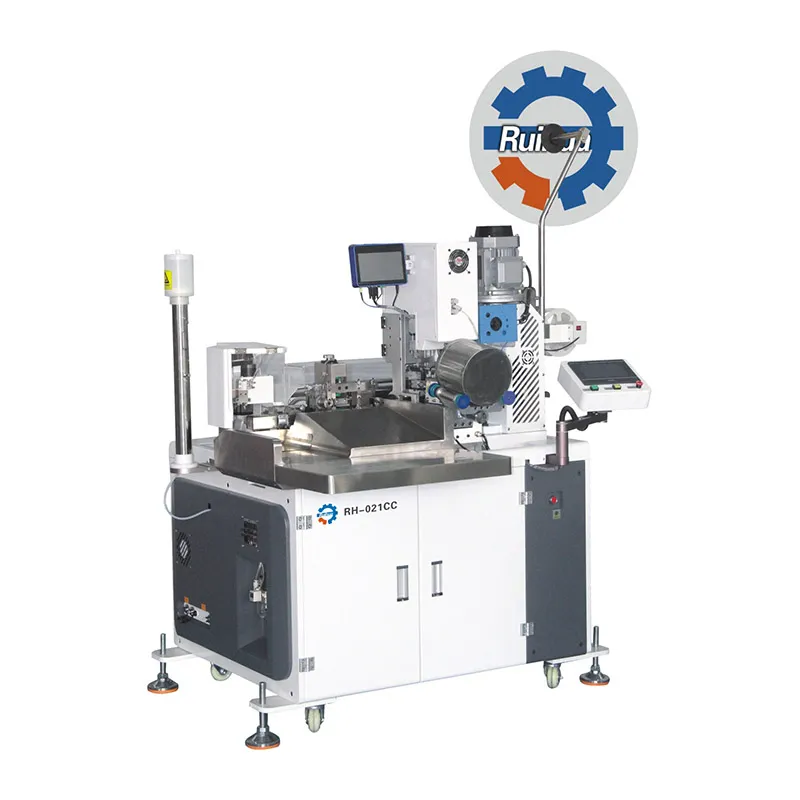

Được thiết kế để xử lý hiệu quả dây điện, cáp chịu nhiệt, cáp không chứa halogen và cáp cách điện Teflon, máy ép dập đầu cos dây này có thể tự động hóa các bước quan trọng như cắt, tuốt, ép dập đầu cos và lắp cao su chống nước. Nhờ vào tính linh hoạt trong cấu hình, thiết bị phù hợp để xử lý dây điện kích thước từ 18AWG đến 28AWG, tối ưu hóa quy trình sản xuất cho các loại dây như dây PVC và dây silicone. Với khả năng có thể điều chỉnh cấu hình, dòng máy này có thể thay đổi chế độ xử lý dễ dàng mà vẫn duy trì độ chính xác cao.
| Thông số chung | Model | RH-021CC |
|---|---|---|
| Kích thước (D×R×C) | 1700×920×1580mm | |
| Trọng lượng | 600kg | |
| Nguồn điện | AC220V 50Hz | |
| Dòng điện định mức | 20A | |
| Công suất | 4kW | |
| Áp suất khí | 0.4–0.6Mpa (khí phải được lọc và làm khô) | |
| Yêu cầu không gian | 1×2.2m | |
| Lực ép dập cos | 2T | |
| Chức năng | Năng suất ép dập cos | 1700 dây/giờ với chiều dài 100mm (tùy thuộc vào chiều dài dây) |

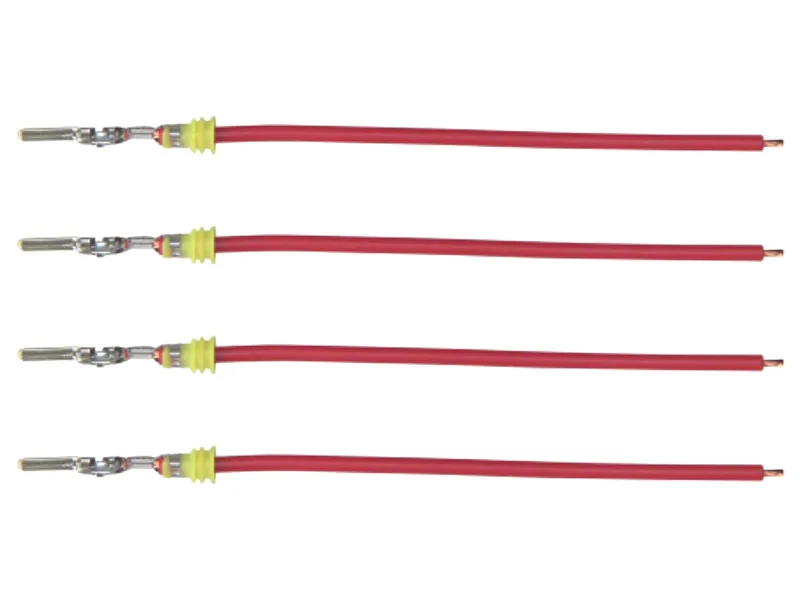

| Gia công dây | Cắt dây, tuốt dây 1 đầu, tuốt dây 2 đầu, ép dập cos 1 đầu, ép dập cos 1 đầu, lắp cao su chống nước và tuốt dây nửa phần, ép dập cos và lắp cao su chống nước 1 đầu + mạ thiếc 1 đầu. | |
| Hệ thống điều khiển | Màn hình LCD, vi điều khiển bo mạch đơn | |
| Hệ thống kiểm tra | Kiểm tra lực ép, phát hiện thiếu dây, kiểm tra áp suất khí, giám sát cuộn giấy | |
| Thiết bị phụ trợ | Bộ thu gom phế liệu đầu cos/vỏ dây, máy quấn giấy, bình tích khí | |
| Điều khiển vận hành | Cấp dây, cắt, tuốt và di chuyển được điều khiển bằng màn hình cảm ứng, với động cơ servo | |
| Cao su chống nước | Bộ cao su chống nước chuyên dụng | |
| Truyền động | Vít me bi, ray dẫn hướng và dây curoa | |
| Tuỳ chọn | Thiết bị đo lực ép | Dùng để đo áp lực khi ép dập đầu cose |
| Phạm vi ứng dụng | Chiều dài cắt | 50-9999mm (tiêu chuẩn: chừa keo 17mm, tùy chọn: rút ngắn còn 12mm) |
| Chiều dài tuốt dây | Đầu trước: 0.1-15mm, Đầu sau: 0.1-18mm | |
| Loại dây và cáp | Dây điện, cáp chịu nhiệt, cáp không chứa halogen, cáp cách điện bọc Teflon (AWG18#–AWG28#) |
Cấp dây và cắt dây đồng đều hơn với hệ thống dẫn hướng dây bằng servo, đảm bảo cắt, tuốt và lắp cao su chống nước đạt mức chính xác cao.
Cơ cấu 3 lưỡi dao tuyến tính độc lập, hoạt động tách biệt cho từng giai đoạn cắt và tuốt, hỗ trợ xử lý cả dây dài và ngắn, tích hợp kèm hệ thống gom phế liệu, giữ cho khu vực sản xuất luôn sạch sẽ.
Phát hiện và giám sát lỗi theo thời gian thực được hiển thị trên màn hình cảm ứng, giúp người vận hành xử lý nhanh chóng và giảm thiểu thời gian chết của máy.

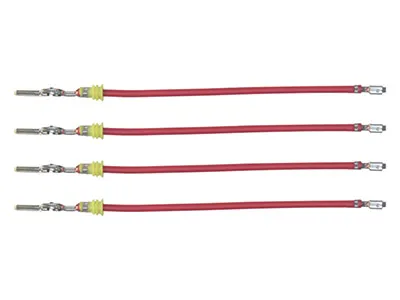

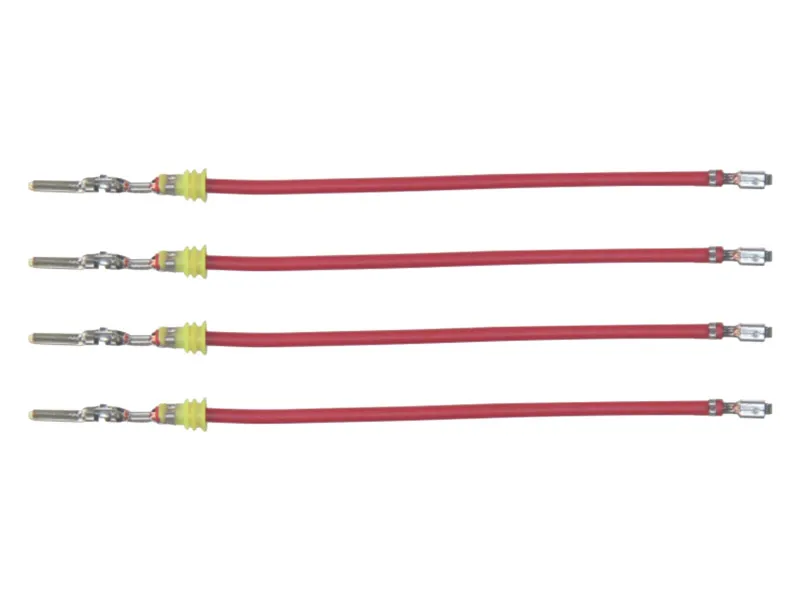

Máy ép dập đầu cos dây tích hợp chức năng ép dập cos hai đầu và lắp cao su chống nớc một đầu, là giải pháp lý tưởng cho việc gia công dây dẫn từ 18AWG đến 28AWG.
Được thiết kế để thực hiện nhiều nhiệm vụ khác nhau, thiết gia công đầu dây này đảm nhiệm hiệu quả các quy trình cắt dây, tuốt dây, ép dập đầu cos và lắp cao su chống nước hai đầu.
Đội ngũ kỹ sư R&D cấp cao với hơn 10 năm kinh nghiệm chuyên sâu trong lĩnh vực gia công dây cáp điện.
Thiết bị được thiết kế nhằm tối ưu hóa quá trình tự động hóa và hiệu suất trong sản xuất dây điện với độ tin cậy cao.
Với hơn 10 năm kinh nghiệm, chúng tôi chuyên thiết kế và sản xuất thiết bị xử lý dây sáng tạo nhằm đáp ứng nhu cầu phát triển của các ngành công nghiệp.
Các tính năng và cải tiến có thể chỉnh sửa theo yêu cầu giúp đáp ứng yêu cầu sản xuất riêng biệt của từng ngành.
